气体活塞检定规程

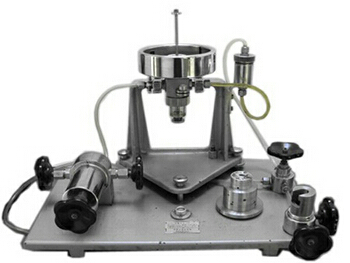

负压型气体活塞压力真空计（0.01级）

型号：YYJQY-250

产品简介:

测量范围：－100～400kPa（按标准大气压力计算）

准确度等级：0.01级

起始压力：5kPa

活塞材料：活塞杆：不锈钢

                     活塞筒：碳化钨

压力zui小分度值：5kPa

砝码材料：不锈钢

砝码修正：按照使用地进行重力加速度修正

工作介质：纯净的氮气或空气

测压方式：表压、负压

压力真空输入：Φ7.8宝塔接头

压力真空输出：内螺纹M20×1.5

说    明：仪器不带气源，使用时需另购一台压力泵和一台真空泵（2升/秒）



在初中阶段，气体做功问题不能用高中的有关气体规律。根据初中生的知识水平，气体做功的公式推导通常如下：

某气缸内密封的高压气体推动活塞运动而做功，设活塞的横截面积为s，气体推动活塞运动的距离（行程）为l，高压气体对活塞的平均压强为p。则：

高压气体对活塞的平均压力为F=ps；

根据做功公式，高压气体对活塞做的功为W=Fl=psl；

而sl即高压气体推动活塞时膨胀出的体积v，所以，此过程中高压气体对活塞做的功为：

W=Fl=psl=pv。

这就是一般情况下初中阶段气体做功的公式。 因为PV=nRT,其中nR为定值，可以根据这个公式将非标准状态转化为标准状态（或同一状态），再进行计算。P：压强V：体积T：n:温度物质的量R:常数 W=pV

p指的是外界压强

V指的是膨胀或缩小的体积 等压过程 w=pv（v为体积变化量）



气体活塞的用途：

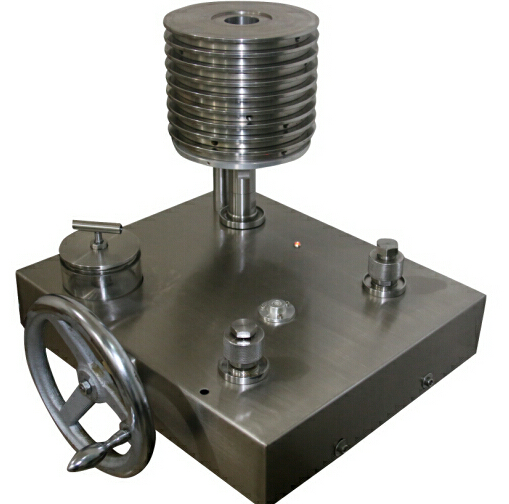

气体活塞压力计是高准确度压力标准器，用气体做工作介质，可测量和校准表压、绝压、真空压力（负压）等。活塞压力计系统采用碳化钨材质。从而保证活塞具有不锈、耐磨和使用寿命长的特点。用气体做工作介质的活塞压力计与用液体做工作介质的活塞压力计相比较，由于它们使用的 工作介质不同，所以气体活塞压力计活塞的自转延续时间长、灵敏度高、重复性好，测量数据准确可靠。

气体活塞压力计的特点：

1.活塞系统采用碳化钨材质，耐磨，温漂系数小，使用寿命长。

2.压力范围-100kpa~600kpa内任选

3.满足jjg1086-2013《气体活塞式压力计检定规程》区别传统油润滑气体活塞压力计。

4.压力接口为快速接口，方便快捷。

5.阀门采用独特设计，调压方便。

6.可选温度、压力、下降数字指示系统，方便快捷。

7.正负压切换，方便快捷。

8.测量范围：名义标称测量范围与实际测量范围一致。

9.活塞系统可以方便拿出送检（不用携带沉重的主机台）

10.可作为传递用检定活塞式压力计；也可高精度测试用。可配kg砝码和mpa砝码。

11.加压系统先进，轻便耐用！

12.砝码采用挂篮结构，重心低，稳定性极好。

13.每台均出具西北计量测试研究院《检定证书》

技术规格：

产品型号

压力范围（mpa）

精度等级

使用介质

fkq-0.25

-0.1~0.25

0.05%

0.02%

0.01%

0.005%

纯净氮气

fkq-0.6

-0.1~0.6

纯净氮气

气体活塞式压力计注意事项：

禁油禁水：禁止一切有油脂和水的被检表。

活塞不灵敏或卡住：及时清洗活塞系统。

活塞经常卡住：更换过滤滤芯。   www.lyibiao.com   www.369yb.com
