活塞压力计分类

1 按量程分类：活塞压力计常用的量程段一般分为：负压-0.1～0.25mpa；微压：0.04～0.6mpa；0.1～6mpa；1～60mpa；1～100mpa；5（2.5）～250mpa；另外还有500mpa、1000mpa、1500mpa......甚至2500mpa,不过这些都是专业计量部门才会用到，一般企业最多用到250mpa，以上就不常用了。基本上可分为：正负压活塞、低压活塞以及高压活塞三类。

2 按使用的规程分类：可分为老规程活塞和新规程活塞。新老规程的区别在于：⑴材质的不同。老规程活塞的活塞系统和砝码都是合金钢材质的。新活塞的活塞系统都是碳化钨材质的，碳化钨的加工难度要几倍于合金钢。⑵技术指标的不同。这些在《jjg59-2007》里面有详细介绍，这里就不再赘述。 ⑶使用介质的不同。老规程使用变压器油（或者使用混合油），特点是黏稠度高，这样就降低了活塞延时要求和活塞压力计的灵敏度。新规程活塞使用的是癸二酸二异辛酯，它的特点是粘稠度低，对活塞延时和灵敏度要求就非常高了。

3 按精度等级的不同。可以分为0.1级、0.05级、0.02级、0.01级、0.005级甚至更高，其中0.1级现在基本已经停产。0.02级、0.01级又称二等和一等活塞，以上就叫标准活塞了。

  云仪活塞与西安其他家的不同之处： 1、取消低压手压泵，转而强化增压缸。因为在低压状态时手压泵的输出压力不稳定，往往早已超过了最高测量范围。所以也就没有了同行的进空气手压泵失效的天生弊病。

2、强化式增压缸，现已发展出四种系列：a、手动式压力增压缸（油、气、水介质）b、机械伺服手控式增压缸（油、气、水介质）c、电控式压力增压缸（油气水介质）d、全数字伺服压力增压缸（油气水介质）

3、表缸回收油系统。改变以往操作时结束后满桌到处流油的脏乱局面。

4、活塞系统防断设计。同行往往修复活塞系统动辄5000-8000元，大有一番技术含金量需要高价值回报之感。实际上这种现象并不是不可避免。西德活塞正常使用中借鉴美国福禄克结构特点，设置安全保护装置。这是大家都没有的。按照标准操作程序，绝不会发生此类现象。

5、云仪活塞自主研发制造，大家勿听信他人诽谤，电话联系我们，进行实地考察，眼见为实。云仪活塞做品质，做客户。实在好用，功能多。多比比，心中就有谱了。

6、云仪活塞开展多种合作模式，诚招各地经销商、代理商与我们共创未来。



活塞缸杆材料: 碳化钨

砝码材料：无磁不锈钢（0.02级）

                碳钢（0.05级）

工作介质：按国标，25mpa以下采用变压器油或变压器油与煤油的混合油，

          25mpa以上（不含25mpa）采用癸二酸二（2-乙基已基）酯。

性能特点：

1 符合《jjg59-2007活塞式压力计》、《jjg99-2006砝码 》国家计量检定规程。

2 活塞筒与活塞杆采用高强度、高硬度和低温度膨胀系数的碳化钨材料，提高了活塞的耐磨性，减小了活

  塞杆和活塞筒的线膨胀系数和形变系数。

3 同时可以检定两块被检表。

4 活塞工作位置醒目直观。

5 标称范围和测量范围一致。

6 可配kg砝码和mpa砝码。

7 设有两个截止阀，能及时关闭被检系统之间的压力。

8 一机多用，不用活塞系统可迅速切换成校验器使用。

9 托盘/挂兰式（可选）砝码承载机构。

10 第二代全新框架内藏式结构，增加了活塞工作基面稳定性。

11 新式快速压力接头手旋紧即可达到100mpa以上，安装方便省力。



产品类别：活塞式压力计、标准活塞压力计、西安活塞压力计、活塞压力计

产品规格：1-60Mpa，

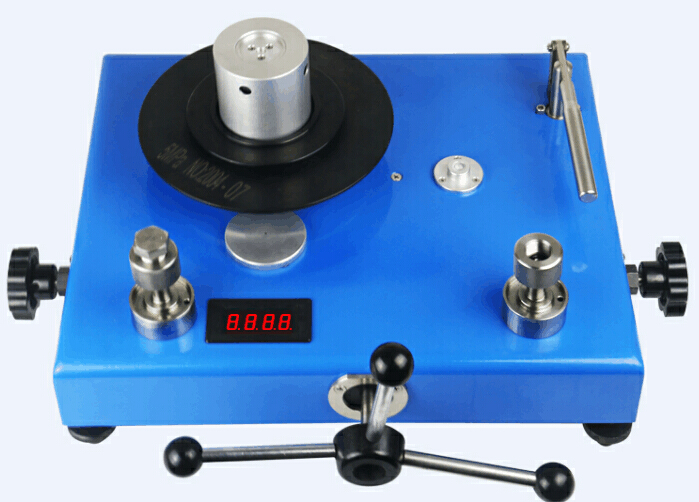

产品型号：YS-600

产品说明：

活塞式压力计是一种压力标准仪器,主要适用于校验0.25级0.4级精度的精密压力表及低于0.05/0.02级压力变送器等各类需被校准仪器仪表，,亦可用来校验低一等伋的活塞式压力计,各种工业用压力表或其他各类压力测量仪器,YS-6/60/600活塞式压力计是基于帕斯卡定律及流体静力学平衡原理产生的一种高准确度、高复现性和高可信度的标准压力计量仪器活塞式压力计也常简称活塞压力计或压力计，活塞式压力计也有称之为压力天平，活塞式压力计主要用于计量室、实验室以及生产或科学实验环节作为压力基准器使用，也有将活塞式压力计直接应用于高可靠性监测环节对当地其它仪表的表决监测。

活塞式压力计性能特点

完全符合JJG59-2007《活塞式压力计》、JJG99-2006《砝码》国家计量检定规程，运用我厂50年核心技术推出的活塞式压力计。

活塞式压力计活塞和活塞筒采用高强度，高硬度和低温度线胀系数的合金钢、碳化钨等材料制成，温度膨胀系数小、变形量小，因而保证活塞有效面积周期变化率较小从而保证活塞压力计有极高的灵敏度

活塞式压力计活塞和活塞筒经精工研磨，其圆度误差和间隙极小，活塞式压力计工作介质采用低黏度的癸二酸脂，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

出于检定工作的需要，使活塞有效面积相对较小，因此砝码总质量相对较轻，节省劳动强度。

;采用托盘直接加载，避免了附加垂直力，降低了砝码重心，相应减小砝码侧向附加误差。

使活塞转动更平稳。

活塞式压力计活塞工作位置采用位移传感器监测，具有灵敏、醒目、准确的优点。

砝码已经进行压力形变系数和当地重力加速度的修正。

送检时只需送检活塞测量系统，体积小、重量轻。

活塞式压力计主要技术指标

活塞式压力计型号：YS-6 YS-60 YS-600

活塞式压力计标称范围/测量范围：0.04 ～ 0.6MPa;0.1~6MP；1~60Mpa。

活塞式压力计准确度：

0.02级（±0.02%）；0.05级（±0.05%）

活塞式压力计功能：量传活塞压力计；检定数字压力计、精密压力表压力变送器等。、

活塞式压力计其它技术指标

活塞式压力计活塞材料：活塞杆：碳化钨

活塞式压力计活塞筒：碳化钨

活塞式压力计砝码材料：不锈钢0.02级,碳钢0.05级.

活塞式压力计工作介质：（YS-600）必须癸二酸二异辛脂，YS-60、YS-6 介质油必须使用变压器油与航行煤油的混合油，

活塞式压力计型号  YS-6 YS-60 YS-250 YS-600 /YS-2.5

活塞式压力计参 数  单位  测量范围

0.04～0.6MPa 0.1～6MPa 0.5～25MPa 1～60MPa

标称上限 MPa  0.6  6 25 60

标称下限 MPa  0.04  0.1 0.5  1

测量上限 MPa  0.6  6 60  60

测量下限 MPa  0.04 0.1 0.5  1

活塞公称面积  CM 2  1  1 0.5 0.1

底盘及活塞  公称质量  Kg  0.4 0.5 0.5  1

产生的压力  MPa  0.04 0.5 0.5  1

专用砝码  公称质量  Kg  0.1;0.2;0.5; 1 0.1;0.2;0.5; 1;2;5 0.1;0.2;0.5; 1;2;5 0.1;0.2;0.5; 1;2;5

产生的压力  MPa  0.01;0.02;0.05; 0.1; 0.01;0.02;0.05; 0.1;0.2;0.5 0.2;0.4;1; 2;4;10 0.1;0.2;0.5; 1;2;5

数量  个  1;2;1;5 1;2;1;2;1;11 1;2;1;2;1;9 1;2;1;2;1;11

接口   M20 × 1.5  M20×1.5 M20 × 1.5  M20×1.5

重量  Kg  35  65 75 95

工作液体    变压器油或变压器油与煤油的混合油 20 ℃ 时运动粘度 9 ~ 12 厘池酸值不大于 0.05 毫克 KOH/ 克  癸二酸酯（癸二酸二异戊酯或癸二酸二异辛酯）20 时运动粘度 20 ~ 25 厘池，酸值不大于 0.05毫克 KOH/ 克

活塞式压力计和YS-6/60/600活塞压力计有关的内容：新规程活塞压力计、活塞式压力计的原理   活塞式压力计系列产品 活塞式压力计的操作及保养方法。
