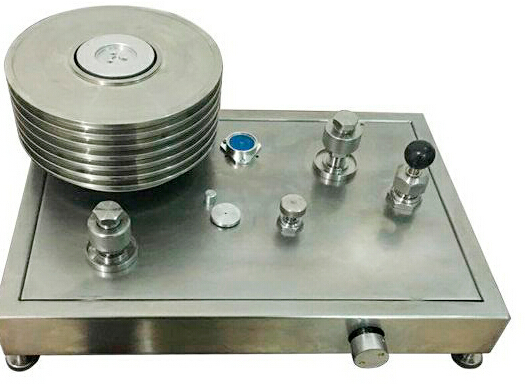

气体活塞压力计的特点

气体活塞式压力计，是利用流体静力平衡（即作用在活塞有效面积上的流体压力与其所负荷的重力相平衡）原理进行压力测量的计量器具，一般由活塞系统、专用砝码、压力校验器组成，另外还需配备相应的气源。

作用：

气体活塞压力计是高准确度压力标准器，用气体做工作介质，可测量和校准表压、绝压、真空压力（负压）等。活塞压力计的活塞杆材料是不锈钢，活 塞筒材料是碳化钨。从而保证活塞具有不锈、耐磨和使用寿命长的特点。用气体做工作介质的活塞压力计与用液体做工作介质的活塞压力计相比较，由于它们使用的 工作介质不同，所以气体活塞压力计活塞的自转延续时间长、灵敏度高、重复性好，测量数据准确可靠。

特点：

一台气体活塞压力计可以分别配置几种不同量程的活塞，既保证压力计有很宽的测量范围，又能保证各测量段的准确度，一机多用，性能价格比优越，是替代同类进口仪器的理想产品。

● 活塞和活塞筒经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞鉴别力。

●两个被检表接头处设计有两个截止阀，截止阀能及时关闭被检系统之间的压力。由于活塞式压力计在加减砝码时，必须减压将活塞降下来，而被检精密压力表、压力变送器、传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差，特意设计的压力转换阀，在关闭时，可不用砝码单独工作，即可作为压力泵或压力源独立使用。

●砝码已经进行压力形变系数和当地重力加速度的修正。

●可选配数字显示功能：温度、位移、时间、转速、压力等参数的数字显示；

●测量范围：名义标称测量范围与实际测量范围一致。

●活塞系统可以方便拿出送检（不用携带沉重的主机台）

●可作为传递用检定活塞式压力计；也可高精度测试用。可配kg砝码和MPa砝码。

●加压系统先进，轻便耐用！

●砝码采用挂篮结构，重心低，稳定性极好。

●同时检定两只被检表，采用快速压力接头，绝无漏气现象

●每台均出具中国计量科学研究院或中国测试技术研究院《检定证书》

测量范围：

-100KPa～0～250kPa；2～160kPa；5～400kPa；40～600kPa；100～5000kPa；1000～10000kPa；等

测量范围上限可在：

-0.1MPa、0.1 MPa、0.16MPa、0.25MPa、0.4MPa、0.6MPa、1MPa、1.6MPa、2.5MPa、4MPa、6MPa、10MPa中选取

工作介质：

氮气或纯净的空气

不确定度：

0.02%；0.01%；0.005%



活塞类问题的解法:

 1．一般思路

(1)分析题意，确定对象：热学研究对象(一定质量的气体)；力学研究对象(活塞、缸体或系统)。

(2)分析物理过程，对热学对象依据气体实验定律列方程；对力学对象依据牛顿运动定律列方程。

(3)挖掘隐含条件，列辅助方程。

(4)联立求解，检验结果。

2．常见类型

(1)系统处于力学的平衡状态，综合利用气体实验定律和平衡方程求解。

(2)系统处于力学的非平衡状态，综合利用气体实验定律和牛顿运动定律求解。

(3)容器与封闭气体相互作用满足守恒定律的条件(如动量守恒、能量守恒、质量守恒等)时，可联立相应的守恒方程求解。

(4)多个相互关联的气缸分别密闭几部分气体时，可分别研究各部分气体，找出它们各自遵循的规律，列出相应的气体状态方程，再列出各部分气体压强之间及体积之问的关系式，联立求解。

变质量气体问题的处理方法:

气体三定律与气体的状态方程都强调“一定质量的某种气体”，即气体状态变化时，气体的质量不能变。用气体三定律与气体状态方程研究变质量气体问题时有多种不同的处理方法。

(1)口袋法：给初状态或者末状态补接一个口袋，把变化的气体用口袋收集起来，从而保证质量不变。

(2)隔离法：对变化部分和不变部分隔离．只对不变部分进行研究，从而实现被研究的气体质量不变。

(3)比较常数法：气体常数与气体质量有关，质量变化，气体常数变化；质量不变，气体常数不变。根据各个状态的已知状态参量计算出各个状态下的气体常数C，然后进行比较。

(4)利用推论法：气体的密度方程不要求质量恒定，可由此得到相应状态的密度，再结合体积等解决问题。也可利用分压定律来研究变质量气体的问题。具体来说，有以下四种典型的情景，可以通过选择适当的对象化变质量为定质量：

①充气问题

向球、轮胎中充气是一个典型的气体变质量问题，只要选择球内原有气体和即将打入的气体作为研究对象，就可把充气过程中的气体质量变化问题转化为定质量气体的状态变化问题。

②抽气问题

从容器内抽气的过程中，容器内的气体质量不断减小，这属于变质量问题。分析时，将每次抽气过程中抽出的气体和剩余气体看成整体来作为研究对象，质量不变，抽气过程中的气体可看成是等温膨胀过程。

③灌气问题

将一个大容器里的气体分装到多个小容器中的问题也是一个典型的变质量问题。分析这类问题时，可以把大容器中的气体和多个小容器中的气体看成整体来作为研究对象，将变质量问题转化为定质量问题。

④漏气问题

容器漏气过程中气体的质量不断发生变化，属于变质量问题，不能用理想气体状态方程求解。如果选容器内剩余气体为研究对象，便可使问题变成一定质量的气体状态变化，可用理想气体状态方程求解。

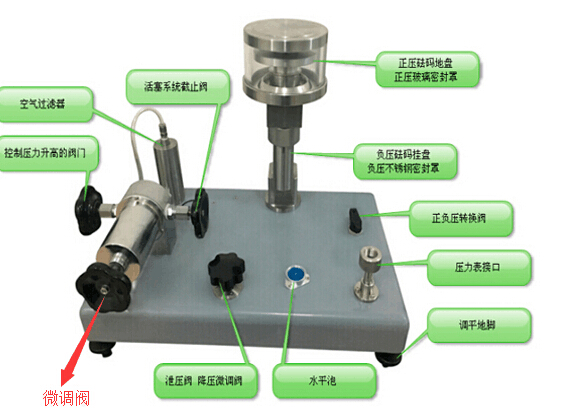

气体活塞压力计的特点：

1.活塞系统采用碳化钨材质，耐磨，温漂系数小，使用寿命长。

2.压力范围-100KPa~600KPa内任选

3.满足JJG1086-2013《气体活塞式压力计检定规程》区别传统油润滑气体活塞压力计。

4.压力接口为快速接口，方便快捷。

5.阀门采用独特设计，调压方便。

6.可选温度、压力、下降数字指示系统，方便快捷。

7.正负压切换，方便快捷。

8.测量范围：名义标称测量范围与实际测量范围一致。

9.活塞系统可以方便拿出送检（不用携带沉重的主机台）

10.可作为传递用检定活塞式压力计；也可高精度测试用。可配kg砝码和MPa砝码。

11.加压系统先进，轻便耐用！

12.砝码采用挂篮结构，重心低，稳定性极好。

13.每台均出具西北计量测试研究院《检定证书》  www.lyibiao.com   www.369yb.com
